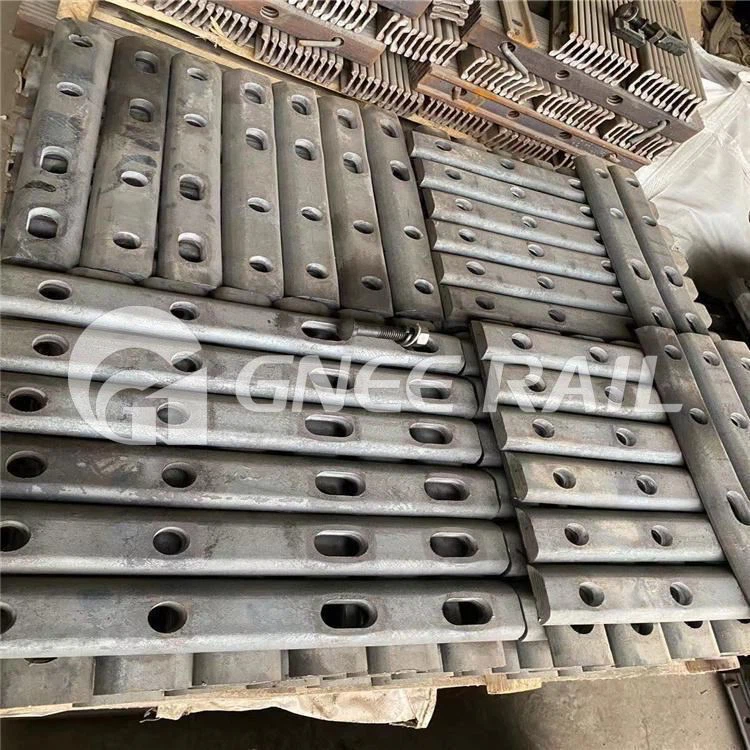

Πιάτο ψαριού 2R65 4-τρύπα GOST 8193-73, GOST 33184-2014.
Σιδηροδρομική πλάκα ψαριών
Οι σιδηροδρομικές πλάκες ψαριών 2R65 χρησιμοποιούνται στην κατασκευή ή επισκευή ευρειών σιδηροδρομικών γραμμών χρησιμοποιώντας ράγες τύπου R65 ή R75. Κατά τη στερέωση των σιδηροτροχιών μαζί με τις πλάκες 2R-65, χρησιμοποιούνται τέσσερα μπουλόνια αναστολής M27x160, για τα οποία η πλάκα έχει 2 οβάλ οπές 40x30 mm και δύο στρογγυλές οπές D30 mm.
Το ειδικό σχήμα της πλάκας με δύο κεφαλές καθιστά δυνατή την εγγύηση του απαιτούμενου βαθμού σύσφιξης και, κατά συνέπεια, της σφιχτής εφαρμογής των σιδηροτροχιών.
Για τη στερέωση σιδηροτροχιών R65 και R75, κατασκευάζονται πλάκες τεσσάρων οπών μήκους 800 mm, οι πλάκες φέρουν την ένδειξη 2R-65.
Οι πλάκες είναι κατασκευασμένες από πλήρως οξινισμένο μαλακό χάλυβα M54 με περιεκτικότητα σε άνθρακα 0.45-0.62%, προσωρινή αντοχή σε εφελκυσμό όχι μικρότερη από 860 MPa, όριο ελαστικότητας όχι μικρότερης από 540 MPa, σκληρότητα Brinell μεταξύ 235-388 HB.
Προδιαγραφές 2R-65
Διαστάσεις, mm 800x130x45,5
Επιφάνεια διατομής προϊόντων έλασης, cm2 38,45
Αριθμός x μέγεθος οπών, τεμ. x mm 2 x d30,
2 x 40x30
Πλάκα βάρους, kg 23,78
Απαιτούμενη ποσότητα ανά 1 km διαδρομής, τεμ. 3,81
Αριθμός πιάτων σε 1 τόνο, τεμ. 42
Αρμοί σιδηροτροχιών
