Ποιο κούμπωμα χρησιμοποιείται για να διατηρούνται οι ράγες στη σωστή τους θέση;
Κλιπ ράγαςείναι η κύρια στερέωση που χρησιμοποιείται για τη διατήρηση των σιδηροτροχιών στη σωστή θέση τους στους στρωτήρες. Άλλα εξαρτήματα, όπως άγκυρες σιδηροτροχιάς και διάφοροι τύποι μπουλονιών και αιχμών, συμβάλλουν επίσης στη διατήρηση της σταθερότητας και της ακεραιότητας της τροχιάς εμποδίζοντας την κίνηση και ασφαλίζοντας τα διάφορα μέρη του συστήματος μαζί.
Πρωτογενείς συνδέσεις
Κλιπ ράγας: Πρόκειται για ελατηριωτούς χαλύβδινους συνδετήρες που συγκρατούν τη ράγα στους στρωτήρες, αντιστέκονται σε κάθετες και πλευρικές δυνάμεις και εμποδίζουν τη μετατόπιση της ράγας. Στα παραδείγματα περιλαμβάνονται αποσπάσματα τύπου Ε-και SKL.

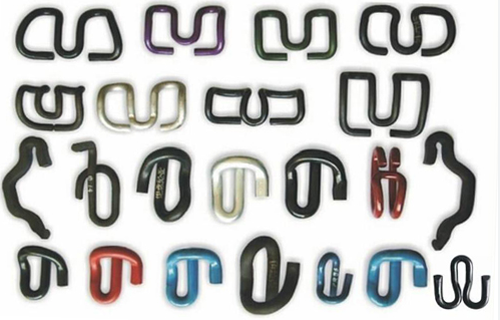

Ποικιλίες κλιπ ράγας:
| Μοντέλο | Διάμετρος | Βάρος | Υλικό |
| Τύπος III | Ø18 | 0,80kg/τεμ | 60Si2MnA |
| E1609 | Ø16 | 0,43 kg/τεμ | 60Si2MnA |
| E1809 | Ø20 | 0,61 kg/τεμ | 60Si2MnA |
| E1813 | Ø18 | 0,62 kg/τεμ | 60Si2MnA |
| E2001 | Ø20 | 0,80kg/τεμ | 60Si2MnA |
| E2007 | Ø20 | 0,80kg/τεμ | 60Si2MnA |
| E2009 | Ø20 | 0,80kg/τεμ | 60Si2MnA |
| E2039 | Ø20 | 0,80kg/τεμ | 60Si2MnA |
| E2055 | Ø20 | 0,80kg/τεμ | 60Si2MnA |
| E2056 | Ø20 | 0,80kg/τεμ | 60Si2MnA |
| E2063 | Ø20 | 0,80kg/τεμ | 60Si2MnA |
| Κλιπ ράγας PR85 | Ø13 | 0,25kg/τεμ | 60Si2MnA |
| PR309A | Ø19 | 0,85kg/τεμ | 60Si2MnA |
| PR401 | Ø20 | 0,97 kg/τεμ | 60Si2MnA |
| PR415 | Ø20 | 0,95 kg/τεμ | 60Si2MnA |
| PR601A | Ø20 | 1,03 kg/τεμ | 38Si7 |
| SKL 1 | Ø13 | 0,48 kg/τεμ | 60Si2CrA |
| SKL 3 | Ø13 | 0,48 kg/τεμ | 60Si2CrA |
| SKL 12 | Ø13 | 0,53 kg/τεμ | 38Si7 |
| SKL 14 | Ø13 | 0,53 kg/τεμ | 60Si2MnA |
| Ειδικό κλιπ ράγας | Ø13 | 0,48 kg/τεμ | 60Si2MnA |
| Σιδηροδρομικό κλιπ Ρωσίας | Ø18 | 0,58 kg/τεμ | 60Si2MnA |
| Deenik Clip | Ø25 | 0,49-0,68 kg/τεμ | 60Si2MnA |
| Single Anti- | Ø20 | 0,25kg/τεμ | 60Si2MnA |
| Κλοπή |

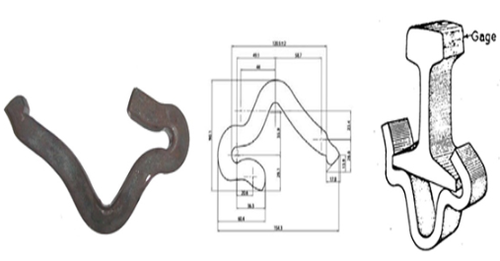

Άγκυρες σιδηροτροχιών: Γνωστά και ως αντιολισθητικά, αυτά είναι κλιπ που προσαρμόζονται στην πλάκα βάσης για να αποτρέπουν τη διαμήκη κίνηση των σιδηροτροχιών λόγω αλλαγών θερμοκρασίας ή δονήσεων.
| Τύπος |
Χρησιμοποιείται σε ράγα 50Kg, 85Kg, 90/91LB, 115RE /136RE, UIC54 & UIC60 ή σε άλλους τύπους στα σχέδια των πελατών. | ||
| Υλικό | 60Si2MnA | 45# | QT500-7 |
| Χημική σύνθεση (%) |
C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr:≤0,35, P:≤0,03, S:≤0,03
|
C:0,42-0,50, Mn:0,50-0,80, Si:0,17-0,37, Cr:≤0,25, P:≤0,035, S:≤0,035 | C:3,60-3,80, Mn:≤0,6, Si:2,50-2,90, P:≤0,08, S:≤0,025 |
| Επιφάνεια | απλό (λαδωμένο), έγχρωμη βαφή, ψευδάργυρο ή HDG | ||
| Πρότυπο | AS1085.10-20002 , DIN, ISO-9001 | ||
Άλλα εξαρτήματα ασφάλισης
Αιχμές: Χρησιμοποιείται για τη συγκράτηση σιδηροτροχιών σε ξύλινους στρωτήρες, με τύπους όπως κομμένες ακίδες, βιδωτές ακίδες και ελαστικές ακίδες.
Μπουλόνια: Χρησιμοποιείται για τη σύνδεση εξαρτημάτων όπως πλάκες ψαριών σε ράγες στις αρθρώσεις.
Πιάτα ψαριών: Αυτές οι πλάκες ενώνουν δύο τμήματα σιδηροτροχιάς για να εξασφαλίσουν συνέχεια.
Καρέκλες: Χρησιμοποιείται για ορισμένα προφίλ ράγας για να τα συγκρατεί στη σωστή θέση στο κρεβάτι.
Κλειδιά: Μικρά, κωνικά κομμάτια (συχνά από ξύλο ή χάλυβα) που χρησιμοποιούνται για τη στερέωση ράγες σε καρέκλες σε μεταλλικούς στρωτήρες.
Το GNEE RAIL προσφέρει διάφορα είδη συνδετήρων σιδηροδρομικών γραμμών για να καλύψει τις απαιτήσεις του πελάτη, όπως ελαστικό κλιπ και σφιγκτήρα ράγας, βίδα ράγας, πλαστικό πείρο, μπουλόνι τροχιάς υψηλής εφελκυσμού με παξιμάδι, πλάκα βάσης σιδηροτροχιάς, πλάκα ψαριού σιδηροτροχιάς, ώμος σιδηροτροχιάς (ένθετο), μπουλόνι ράγας και ράβδος ράγας EVA, σχέδια που παρέχονται από τον πελάτη, θα κατασκευάσουμε κατάλληλα προϊόντα ανάλογα.
