Ποια είναι τα συστατικά ενός συστήματος γρήγορης στερέωσης ράγας;
Ένα γρήγορο σύστημα στερέωσης σιδηροτροχιάς περιλαμβάνει εξαρτήματα όπως κλιπ ράγας, μαξιλαράκια και άγκυρες, τα οποία συνεργάζονται για να ασφαλίσουν τη ράγα στον στρωτήρα ή στην πλάκα της τροχιάς. Άλλα βασικά μέρη είναι η πλάκα σύνδεσης ή η πλάκα βάσης, που κατανέμει τα φορτία, και διάφοροι τύποι συνδετήρων, όπως βίδες, μπουλόνια και ελαστικοί συνδετήρες που συγκρατούν τη ράγα στη θέση της. Οι μονωτές και οι ροδέλες είναι επίσης κρίσιμες για τη διασφάλιση της σωστής απόστασης και την πρόληψη ηλεκτρικών προβλημάτων.
Κύρια εξαρτήματα

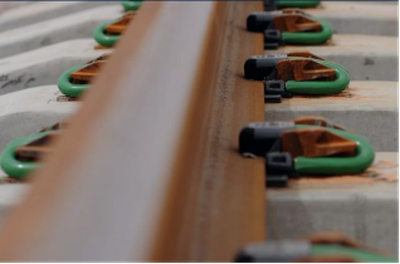

- Κλιπ ράγας:Αυτά ασκούν πίεση στη ράγα για να τη συγκρατούν με ασφάλεια πάνω στο κρεβάτι. Τα παραδείγματα περιλαμβάνουν e-κλιπ και κλιπ Pandrol.
| FC 1500 | FC 1600 | |
| Ονομαστική πίεση πόρπης | 1000 kgf | 1250 kgf |
| Πίεση πόρπης | >16 kN | >20 kN |
| Αντοχή σιδηροτροχιών στην αναρρίχηση | >7kN | >9 kN |
| Αντίσταση μόνωσης | >5 kO | >5 kO |
- Τακάκια: Μεταξύ της ράγας και του στρωτήρα τοποθετούνται ελαστικά ή πλαστικά μαξιλάρια για να απορροφούν τους κραδασμούς, να μειώνουν τον θόρυβο και να κατανέμουν το φορτίο.
HDPE
| Οχι. | Τεχνική Παράμετρος | Μονάδα | Τεχνική Απαίτηση | Αξία |
| 1 | Πυκνότητα | g/cm3 | 0.95-0.98 | 0.95 |
| 2 | Αντοχή εφελκυσμού | Mpa | Μεγαλύτερο ή ίσο με 19 | 19 |
| 3 | Επιμήκυνση | % | >80 | 150 |
| 4 | Σημείο Τήξης | βαθμός | 170-190 | 190 |
| 5 | Αντίσταση μόνωσης | Ω | Μεγαλύτερο ή ίσο με 1×1010 | 3.5 ×1010 |
| 6 | Σκληρότητα | A | Μεγαλύτερο ή ίσο με 98 | 98(A) |
EVA: Πολυαιθυλένιο 80%, οξικό βινύλιο 20%
| Οχι. | Τεχνική Παράμετρος | Μονάδα | Τεχνική Απαίτηση | Αξία |
| 1 | Πυκνότητα | g/cm3 | 0.95-0.98 | 0.95 |
| 2 | Αντοχή εφελκυσμού | Mpa | Μεγαλύτερο ή ίσο με 15 | 16 |
| 3 | Επιμήκυνση | % | >500 | 550 |
| 4 | Σημείο Τήξης | βαθμός | 170-190 | 170 |
| 5 | Αντίσταση μόνωσης | Ω | Μεγαλύτερο ή ίσο με 1×1010 | 5.0 ×1010 |
| 6 | Σκληρότητα | A | Μεγαλύτερο ή ίσο με 90 | 92(A) |
Καουτσούκ
| Οχι. | Τεχνική Παράμετρος | Μονάδα | Αξία |
| 1 | Ακαμψία | KN | 90-130 |
| 2 | Hardness Shore Α | βαθμός | 72-80 μοίρες |
| 3 | Ηλεκτρονική Αντίσταση | Ω | Μεγαλύτερο ή ίσο με 106 |
| 4 | Αντοχή σε εφελκυσμό πριν από τη γήρανση | Mpa | Μεγαλύτερο ή ίσο με 12,5 |
| 5 | Επιμήκυνση πριν από τη Γήρανση | % | Μεγαλύτερο ή ίσο με 250 |
- Δέσμες πλάκες/βάση:Πρόκειται για χαλύβδινες πλάκες που κάθονται κάτω από τη ράγα και κατανέμουν το φορτίο στον στρωτήρα.
Συνδετήρες: Ασφαλίζουν τη ράγα και δένουν την πλάκα στο κρεβάτι.
Περιλαμβάνουν:
- Αιχμές βιδών:Ένας τύπος ακίδας με βιδωτό σπείρωμα, που χρησιμοποιείται για τη στερέωση της πλάκας σύνδεσης στον στρωτήρα.
- Μπουλόνια ψαριών:Χρησιμοποιείται για τη σύνδεση δύο ράγες μαζί με μια πλάκα ψαριού.
- Ελαστικοί συνδετήρες:Συστήματα σχεδιασμένα να παρέχουν ελαστικότητα για την απορρόφηση κραδασμών και κραδασμών.
- Μονωτήρες:Πλαστικά ή ελαστικά μπλοκ που χρησιμοποιούνται για τη διατήρηση μιας συγκεκριμένης απόστασης μεταξύ της ράγας και άλλων εξαρτημάτων.
- Ροδέλα:Χρησιμοποιείται με μπουλόνια και βίδες για τη στερέωση των εξαρτημάτων και την κατανομή του φορτίου.
- Άγκυρες σιδηροτροχιών:Συσκευές που εμποδίζουν τη διαμήκη κίνηση της ράγας κατά μήκος του στρωτήρα.
Πώς συνεργάζεται η στερέωση ράγας;
Τα εξαρτήματα ενός συστήματος στερέωσης σιδηροτροχιάς λειτουργούν ως ένα ολοκληρωμένο σύστημα για τη στερέωση της ράγας στον στρωτήρα ή στην πλάκα από σκυρόδεμα. Το σύστημα μεταφέρει τα φορτία του τροχού-στη-σιδηροτροχιάς στη δομή στήριξης διατηρώντας την απαιτούμενη ελαστικότητα της τροχιάς. Τα κλιπ, οι αιχμές και οι βίδες συγκρατούν σταθερά τη ράγα, ενώ τα τακάκια και οι άγκυρες παρέχουν ελαστικότητα και εμποδίζουν τη διαμήκη κίνηση.
Το GNEE RAIL προσφέρει διάφορα είδη συνδετήρων σιδηροδρομικών γραμμών για να καλύψει τις απαιτήσεις του πελάτη, όπως ελαστικό κλιπ και σφιγκτήρα ράγας, βίδα ράγας, πλαστικό πείρο, μπουλόνι τροχιάς υψηλής εφελκυσμού με παξιμάδι, πλάκα βάσης σιδηροτροχιάς, πλάκα ψαριού ράγας, ώμος σιδηροτροχιάς (ένθετο), μπουλόνι ράγας και ράβδος ράγας EVA, σχέδια που παρέχονται από τον πελάτη, θα κατασκευάσουμε κατάλληλα προϊόντα ανάλογα.
