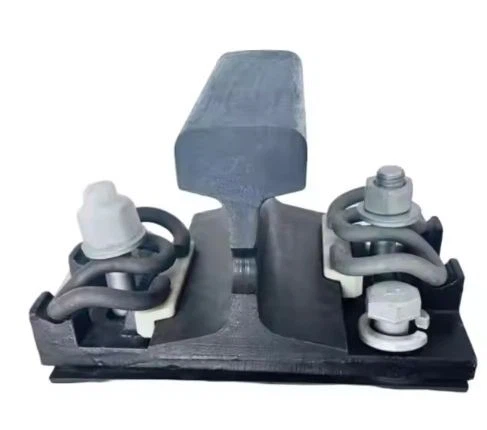

Σύστημα στερέωσης σιδηροδρόμου WJ-7

Αρχή λειτουργίας του συστήματος σιδηροδρομικών συνδετήρων WJ-7:

Τα μπουλόνια T{0}}σφίγγονται στα μαξιλαράκια σιδήρου και χρησιμοποιούνται παξιμάδια και επίπεδες ροδέλες για την άσκηση πίεσης λυγισμού στις ράβδους ελατηρίου για να λυγίσουν τις ράγες. Τα μονωτικά μπλοκ εξασφαλίζουν μόνωση μεταξύ των ράβδων ελατηρίου και των σιδηροτροχιών. Τα μαξιλαράκια σιδηροτροχιάς παρέχουν ελαστικότητα και τα σιδερένια μαξιλάρια φέρουν τις κάθετες, οριζόντιες και διαμήκεις δυνάμεις του τρένου. Η κατακόρυφη δύναμη μεταδίδεται στην τροχιά χωρίς έρμα μέσω των μαξιλαριών ρύθμισης ύψους και των μονωτικών προστατευτικών μαξιλαριών κάτω από τα μαξιλαράκια σιδήρου. Οι διαμήκεις και οριζόντιες δυνάμεις μεταδίδονται στην τροχιά χωρίς έρμα μέσω των μπουλονιών αγκύρωσης. Οι επιμήκεις οπές στη σύνδεση μεταξύ των μαξιλαριών σιδήρου και των μπουλονιών αγκύρωσης μπορούν να χρησιμοποιηθούν για τη ρύθμιση του εύρους τροχιάς.

Το σύστημα στερέωσης σιδηροδρόμου WJ-7 αποτελείται από τα ακόλουθα εξαρτήματα

Συνδετήρες και σύνδεσμοι:

Ανοιξιάτικο κλιπ:χωρίζεται σε τύπο W1 και τύπο X2, ο τύπος W1 χρησιμοποιείται σε γενικές τομές και ο τύπος X2 χρησιμοποιείται σε τμήματα με χαμηλή αντίσταση.

Τ-μπουλόνια, παξιμάδια, επίπεδες ροδέλες: Τα μπουλόνια T- σφίγγονται στα μαξιλαράκια σιδήρου και η πίεση λυγισμού εφαρμόζεται στις ράβδους ελατηρίου μέσω παξιμαδιών και επίπεδων ροδέλες.

Μονωτικά στοιχεία:

Μονωτικά μπλοκ:χρησιμοποιείται για τη διασφάλιση της απόδοσης μόνωσης μεταξύ των ράβδων ελατηρίου και των σιδηροτροχιών. Υπάρχουν δύο τύποι, No. 9 και No. 10. Όχι. 9 μονωτικά μπλοκ που χρησιμοποιούνται κατά την κανονική εγκατάσταση. Όταν το κενό μεταξύ των μονωτικών τεμαχίων και του ώμου του μαξιλαριού σιδήρου είναι μεγαλύτερο από 1 mm, αντικαθίστανται με μονωτικά μπλοκ No. 10.

Στοιχεία μαξιλαριού:

Τακάκια σιδηροτροχιών:χωρισμένο σε τύπους Α και Β, κάθε τύπος έχει λαστιχένια μαξιλαράκια και σύνθετα μαξιλαράκια. Ο τύπος Α περιορίζεται στη συντήρηση-σιδηροδρομικών γραμμών υψηλής ταχύτητας που έχουν ήδη χρησιμοποιήσει τακάκια Τύπου Α και ο τύπος Β είναι κατάλληλος για διαφορετικά σενάρια, όπως γραμμές αποκλειστικής χρήσης επιβατών με διαφορετικά επίπεδα ταχύτητας.

Μονωτικό προστατευτικό επίθεμα:που βρίσκεται κάτω από το σιδερένιο μαξιλάρι, παίζει μονωτικό και ρυθμιστικό ρόλο.

Μαξιλάρι ρύθμισης ύψους ράγας (ή μαξιλαράκι πλήρωσης):χρησιμοποιείται για τη ρύθμιση του ύψους της ράγας, τοποθετημένη μεταξύ του μαξιλαριού ράγας και του σιδερένιου μαξιλαριού, με προδιαγραφές 1mm, 2mm, 5mm και 8mm.

Μαξιλαράκι ρύθμισης ύψους σιδερώματος:Χρησιμοποιείται επίσης για τη ρύθμιση του ύψους της ράγας, τοποθετημένη μεταξύ του σιδερένιου μαξιλαριού και του μονωτικού προστατευτικού μαξιλαριού, με δύο προδιαγραφές 5mm και 10mm.

Στοιχεία υποστήριξης και αγκύρωσης:

Σιδερένιο μαξιλάρι:αντέχει τις κατακόρυφες, πλευρικές και διαμήκεις δυνάμεις της αμαξοστοιχίας και πραγματοποιεί ρύθμιση του εύρους τροχιάς μέσω επιμήκων οπών.

Επίπεδο μαξιλαράκι: παίζει συγκεκριμένο ρόλο στήριξης και ρύθμισης.

Κοχλίας αγκυρώσεως:συνεργάζεται με το ενσωματωμένο χιτώνιο για να αντιληφθεί τον περιορισμό του σιδερένιου μαξιλαριού και να μεταδώσει τις διαμήκεις και πλευρικές δυνάμεις της αμαξοστοιχίας.

Ενσωματωμένο μανίκι:Ενσωματωμένο στον στρωτήρα ή στην πλάκα τροχιάς, το υλικό είναι γενικά νάιλον, κ.λπ., που χρησιμοποιείται για τη στερέωση του μπουλονιού αγκύρωσης.

Άλλα μέρη:Οι ελατηριωτές ροδέλες βαρέως τύπου-χρησιμοποιούνται για τη βελτίωση της αξιοπιστίας και της απόδοσης κατά της-χαλάρωσης της σύνδεσης.

Ως επαγγελματίας κατασκευαστής συστημάτων στερέωσης σιδηροδρόμων, η GNEE RAIL κατανοεί βαθιά τη σημασία αυτών των βασικών εξαρτημάτων για την παρακολούθηση της ασφάλειας. Το χαρτοφυλάκιο προϊόντων μας περιλαμβάνει ελατηριωτούς συνδετήρες υψηλής απόδοσης-, ειδικούς κοχλίες σύνδεσης, στρωτήρες σιδηροδρόμου και άλλα προϊόντα. Με την εισαγωγή σύγχρονου εξοπλισμού κατασκευής και την εφαρμογή πλήρους-ποιοτικού ελέγχου διεργασιών, τα προϊόντα μας έχουν εξαιρετική απόδοση στην αντοχή σε κραδασμούς και αντοχή στη διάβρωση.

Δίνουμε σημασία στον συνδυασμό τεχνολογικής καινοτομίας και πρακτικής εφαρμογής και ο σχεδιασμός του προϊόντος λαμβάνει πλήρως υπόψη την ευκολία εγκατάστασης και συντήρησης. Με ένα παγκόσμιο δίκτυο υπηρεσιών, μπορούμε να ανταποκριθούμε γρήγορα στις ανάγκες των πελατών και να παρέχουμε επαγγελματική τεχνική υποστήριξη και εγγυήσεις προμήθειας.
