Ένα σύστημα στερέωσης σιδηροδρόμων είναι ολόκληρο το σύνολο συνδετήρων που χρησιμοποιούνται για να ενταχθούν στους δεσμούς σιδηροτροχιάς και σιδηροδρομικών σταθμών (ή άλλο είδος σιδηροδρόμου). Κανονικά, το σύστημα στερέωσης σιδηροδρόμων αποτελείται απόακίδα, σιδηροδρομικό κλιπ, κλιπ,γραβάτα, σιδηροτροχιάκαιπλαστικό προίριο, κλπ. Το σύστημα στερέωσης σιδηροδρόμων είναι επίσης γνωστό ως ένα ενδιάμεσο τμήμα σύζευξης.
Σύστημα στερέωσης σιδηροτροχιάς Nabla
ΟΣύστημα στερέωσης NABLAείναι ένα ασφαλές και αξιόπιστο σύστημα, που χρησιμοποιείται ευρέως στην Ευρώπη. Μπορεί να χρησιμοποιηθεί σε κομμάτια τραμ, LRT, μετρό, κύρια γραμμή και υψηλής ταχύτητας.

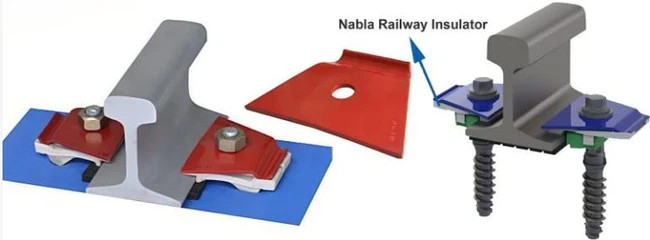

Δομικά, ένα σύστημα στερέωσης σιδηροτροχιάς NABLA Clip περιέχει αυτά τα μέρη όπως τα κλιπ Nabla, το μονωτικό, το διπλό άκρο της ακίδας, το ειδικό πλυντήριο ελατηρίου, το εξάγωνο καρύδι και το πλυντήριο.
| Σύστημα στερέωσης σιδηροτροχιάς Nabla | |||
| Όνομα μέρους | PCS / σετ | Πληκτρολογώ | Υλικό |
| Κλιπ nabla | 2 | Πάχος: 4mm ή 4,5mm | 60SI2MNA / 60SI2CRA |
| Μοτοσικλετιστής | 2 | Για σιδηροτροχιά του UIC54, UIC60, | Ενισχυμένο νάιλον 66 (PA66) |
| 50 κιλά σιδηροτροχιά, 60kg. | |||
| Διπλή βίδα κεφαλής | 2 | Για σιδηροτροχιά του UIC54, UIC60, | Βαθμός 4.6: Q235 |
| 50kg, 60kg. | Βαθμός 5.6: 35# | ||
| Βαθμός 8.8: 45# | |||
| Παξιμάδι | 2 | Μπορεί να προσαρμοστεί | Βαθμός 5: 35# |
| Βαθμός 8: 45# | |||
| Ανοιξη | 2 | Μπορεί να προσαρμοστεί | ML08AL, 60SI2MNA, 65mn |
| Πλυντήριο | 2 | 18.25 × 34 × 78mm | ML08AI |
Τεχνικές παραμέτρους Nabla Rail Fasteners
| Τεχνικές παραμέτρους Nabla Rail Fasteners | ||||
| Όνομα μέρους | Τύπος | Υλικό | Φινίρισμα | Παρατήρηση |
| Nabla clip | Πάχος 4mm ή 4,5mm | 60SI2MNA, 60SI2CRA | Απλό λιπαρό, κόκκινο χρώμα ζωγραφική ή η άλλη που απαιτείται από τους πελάτες | Σκληρότητα: 42-47HRCFATIGUE |
| Ζωή: 3 εκατομμύρια κύκλοι χωρίς σπάσιμο | ||||
| Πρότυπο: DIN17221, GB/T1222 | ||||
| Απομονωτήρας | UIC54, UIC60, S49 Rails | Ενισχυμένο νάιλον 66 (PA66) | Μαύρο, μπλε, κίτρινο, πράσινο ή άλλα χρώματα | Διατίθενται διαφορετικά σχέδια. |
| Διπλή βίδα κεφαλής | UIC54, UIC60, 50kg σιδηροτροχιά, σιδηροτροχιά 60kg | Βαθμός 5.6: 35# | Απλό λιπαρό, μαύρο οξείδιο, γαλβανισμένο, ζεστή εμβάπτιση γαλβανισμένο | Κάμψη σε 30 μοίρες χωρίς ρωγμή. |
| Ειδικό πλυντήριο άνοιξης | 18.25x34x78mm | ML08AL | Απλό λιπαρό, μαύρο οξείδιο, γαλβανισμένο, ζεστή εμβάπτιση γαλβανισμένο | Για την προστασία του νήματος της ακίδας διπλού άκρου |
| Εξάγωνο καρύδι | Όπως διατάχθηκε | Βαθμός 5: 35# | Απλό λιπαρό, μαύρο οξείδιο, γαλβανισμένο, ζεστή εμβάπτιση γαλβανισμένο | Πρότυπο: DIN985 |
| Πλυντήριο | Όπως διατάχθηκε | Q235 | Απλό λιπαρό, μαύρο οξείδιο, γαλβανισμένο, ζεστή εμβάπτιση γαλβανισμένο | Πρότυπο: DIN125 |
Το Gnee Rail είναι επαγγελματίας προμηθευτής συνδετήρων σιδηροδρόμων που εξυπηρετούν την παγκόσμια αγορά, με προϊόντα που χρησιμοποιούνται ευρέως σε σιδηροδρομικούς σταθμούς υψηλής- ταχύτητας, βαριά - σιδηροδρομικές μεταφορές, αστικές σιδηροδρομικές διαμετακόμισης και λιμενικές γραμμές. Η γκάμα των προϊόντων μας περιλαμβάνει σιδηροδρομικά κλιπ, πλάκες μετρητών, ράβδους σιδηροδρόμων, μπουλόνια, μαξιλάρια από καουτσούκ, μπουλόνια T -, ψάρια, μπουλόνια και καρύδια, παρέχοντας αξιόπιστες λύσεις στερέωσης για διάφορους τύπους σιδηροδρομικών έργων.
Εκτός από την προμήθεια υψηλών προϊόντων - ποιότητας, η Gnee Rail προσφέρει προσαρμοσμένη παραγωγή, συσκευασία εξαγωγής και στις υπηρεσίες τεχνικής καθοδήγησης - για να βοηθήσουν τους πελάτες να βελτιώσουν την αποτελεσματικότητα στην κατασκευή και τη συντήρηση του έργου.Επικοινωνήστε μαζί μαςγια να συζητήσουν τις ευκαιρίες συνεργασίας.
