Ποιοι συνδετήρες σιδηροδρόμων αποτελούν μια ράβδο σύνδεσης μετρητή;

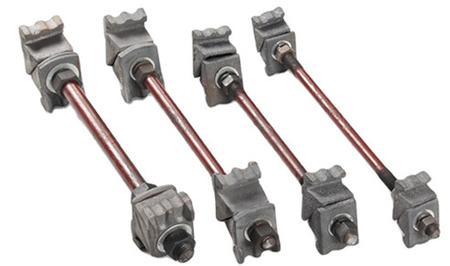

A ράβδος μανόμετρουαποτελείται από πολλούς συνδετήρες: μια μεταλλική ράβδο, σιδερένια σφιγκτήρες ή σιδερένιες σιαγόνες που συγκρατούν τη ράβδο στη ράγα και έναν συνδυασμό παξιμαδιών και ροδέλες (και επίπεδες και ελατηριωτές ροδέλες) για τη στερέωση των σφιγκτήρων στη ράβδο. Μαζί, αυτά τα μέρη συνδέουν δύο χαλύβδινες ράγες για να διατηρήσουν ένα σταθερό εύρος τροχιάς και να αποτρέψουν την εξάπλωση ή την κλίση των σιδηροτροχιών.

• Ράβδος:Μια μακριά, ατσάλινη ράβδος που συνδέει τις δύο ράγες.



• Σφιγκτήρες σιδήρου / Σιδερένιες σιαγόνες:Εξαρτήματα που εφαρμόζουν γύρω από το κάτω μέρος της ράγας και συνδέονται με τη ράβδο.



• Καρύδια:Χρησιμοποιείται για να σφίξει το συγκρότημα και να δημιουργήσει τάση στη ράβδο.



• Ροδέλα:Τόσο οι επίπεδες όσο και οι ελατηριωτές ροδέλες χρησιμοποιούνται για να βοηθήσουν στην κατανομή της πίεσης και στην απορρόφηση των κραδασμών.



• Μονωμένα εξαρτήματα (για μονωμένες ράβδους):Ορισμένες ράβδοι μετρητή περιλαμβάνουν επίσης ένα μονωτικό μανίκι και τζάκετ για την απομόνωση του κυκλώματος τροχιάς, όπως περιγράφεται σε αυτό το άρθρο από το chinarailfastener.com.

Σύμφωνα με τις διαφορετικές αποστάσεις μετρητή, οι ράβδοι μετρητή μπορούν να χωριστούν σε απόσταση μετρητή 762, απόσταση μετρητή 900, απόσταση μετρητή 1450, Διάμετρος 20, Διάμετρος22, Διάμετρος32, Διάμετρος 36. Οι άλλες διαμορφωμένες ράβδοι μετρητή μπορούν να κατασκευαστούν κατά παραγγελία. Συνήθως, η ράβδος χρησιμοποιείται κυρίως σε περιοχές διακοπτών. Ο μεγαλύτερος ρόλος του είναι να μειώσει τη διαμήκη τάνυση της σιδηροτροχιάς για να διατηρήσει το εύρος του προϊόντος. Είναι μια ολόκληρη ράβδος που συνδέει τις δύο ράγες. Μπορεί να κάνει κυρίως την αύξηση της πλευρικής ευστάθειας των σιδηροτροχιών και να αυξήσει για να διατηρήσει τη λειτουργία διατήρησης του εύρους-της τροχιάς.

Οι ράβδοι μετρητή ράγας περιλαμβάνουν τους ακόλουθους τύπους στην Κίνα: τύπου 18×870, τύπου 20×870, τύπου 22×880, τύπου 22×1050, τύπου 24×1050, τύπου 24×1250, τύπου 28 x 1810, τύπου 28×1850.

Σύμφωνα με τους διαφορετικούς τύπους τροχιάς, οι ράβδοι δεσίματος μετρητή μπορούν να χωριστούν σε: τύπος 8kg/m, τύπος 12kg/m, τύπος 15kg/m, τύπος 18kg/m, τύπος 22kg/m, τύπος 24kg/m, τύπος 30kg/m, τύπος 38kg/m, τύπος 38kg/m, τύπος 43kg/m, τύπος 43kg/m, τύπος 43kg/m που χρησιμοποιούνται για ράγες διακόπτη Σύμφωνα με τους διαφορετικούς αριθμούς περιστροφής, οι ράβδοι πρόσδεσης του μετρητή μπορούν να χωριστούν σε: τύπου No{. 2, No{. 3 type, No. 4 type, No{. 5 type, No. 6 type, No{. 7 type, No. 8 type, No. 8 type for the turnout type No.{19}}

GNEE RAILπρομηθεύει τόσο μονωμένες ράβδους μετρητή όσο και μη-μονωμένες ράβδους μετρητή για τροχιά 56-½" και ράγες 60-140 lbs, AREMA 1-1/4" και άλλες ράβδους μετρητή που χρησιμοποιούνται σε ράγες BS, UIC, με μήκη 600 mm, 305 mm, 4,9 mm, κ.λπ. οι ράβδοι είναι διαθέσιμες σύμφωνα με τις ειδικές απαιτήσεις σας.

Στείλτε τις ειδικές απαιτήσεις προσαρμογής σας στοGNEE.
