Τι είναι ένα ελαστικό κλιπ ράγας;
Ελαστικό κλιπ ράγαςχρησιμοποιείται για τη στερέωση των σιδηροτροχιών στην υποκείμενη πλάκα βάσης μαζί με τον τσιμεντένιο στρωτήρα. Συνήθως τα κλιπ σιδηροτροχιάς είναι κατασκευασμένα από σφυρήλατο χάλυβα ελατηρίου που παράγεται με διαδικασία θερμής σφυρηλάτησης. Λόγω της ομοιόμορφης μικροδομής των σφυρηλατητών κλιπ, θεωρείται ότι είναι καλύτερο από άλλες διαδικασίες διαμόρφωσης μετάλλων.
GNEEπροσφέρουν μια μεγάλη γκάμα κλιπ ράγας με βέλτιστη ποιότητα, αυτά τα κλιπ ράγας είναι σχεδιασμένα με υψηλή ακρίβεια και αποτελούνται από χάλυβα ελατηρίου υψηλής ποιότητας. Η GNEE RAIL είναι η μεγαλύτερη και πιο ανταγωνιστική βάση παραγωγής σιδηροδρομικών κλιπ στην Κίνα μετά από περισσότερα από 18 χρόνια εμπειρίας στην παραγωγή σιδηροδρομικών συνδετήρων και έχει τα προσόντα να υποβάλλει προσφορές σε εθνικό και μεσαίου μεγέθους σιδηροδρομικά έργα. Επιπλέον, το κλιπ ράγας μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις των πελατών.
Ποια είναι η σκληρότητα του ελαστικού κλιπ ράγας;
Η σκληρότητα ενός ελαστικού κλιπ ράγας κυμαίνεται συνήθως απόHRC 42-47, σύμφωνα με προδιαγραφές για κοινούς τύπους όπως E2007 και E2055. Ορισμένες-παραλλαγές υψηλής απόδοσης, όπως τα κλιπ Nabla, ενδέχεται να έχουν υψηλότερη σκληρότηταHRC 51-55.
- Τυπική σκληρότητα:Η πιο κοινή προδιαγραφή σκληρότητας για ελαστικούς συνδετήρες ράγας είναι HRC 42-47. Αυτό είναι συχνά μια απαίτηση για κλιπ που κατασκευάζονται από ελατηριωτές ποιότητες χάλυβα όπως60Si2MnA.
- Παραλλαγές υψηλότερης σκληρότητας:Ορισμένοι εξειδικευμένοι τύποι ελαστικών κλιπ ράγας, όπως τα κλιπ Nabla, έχουν σχεδιαστεί για να έχουν υψηλότερη σκληρότητα HRC 51-55 για να παρέχουν βελτιωμένη απόδοση σύσφιξης.
- Πρότυπα ποιότητας:Η σκληρότητα είναι μια κρίσιμη δοκιμή ποιότητας, μαζί με παράγοντες όπως η διάρκεια κόπωσης και η υπολειπόμενη παραμόρφωση, για να διασφαλιστεί ότι τα κλιπ λειτουργούν σωστά κατά τη διάρκεια της προβλεπόμενης διάρκειας ζωής τους.
| Ονομα | Κλιπ ράγας | |||
| Τύπος | Κλιπ E (e1809, e2006, e2007, e2009, κ.λπ.) | |||
| Κλιπ Skl (skl1,skl3,skl12,skl14) | ||||
| Ή τον τύπο από τα σχέδια των πελατών | ||||
| Υλικό | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Χημική σύνθεση (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: Μικρότερο ή ίσο με 0,35, P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 | C: 0,56-0,64, Mn: 0,40-0,70, Si: 1,40-1,80, Cr: 0,70-1,00 P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 | C: 0,52-0,60, Mn: 0,60-0,90, Si: 1,50-2,00, Cr: Μικρότερο ή ίσο με 0,35 P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 | C: 0,35-0,42, Mn: 0,50-0,80, Si: 1,50-1,80, P: Μικρότερο ή ίσο με 0,03, S: Μικρότερο ή ίσο με 0,03 |
| Σκληρότητα | Για ηλεκτρονικό κλιπ: 44-48HRC | |||
| Για κλιπ skl: 42-47HRC | ||||
| Κουραστική ζωή | για το Dia.18 είναι 3 εκατομμύρια κύκλοι χωρίς σπάσιμο | |||
| για το Dia.20 είναι 5 εκατομμύρια κύκλοι χωρίς σπάσιμο | ||||
| Επιφάνεια | απλό (λαδωμένο), οξείδιο μαύρο, έγχρωμη βαφή, HDG, ψευδάργυρο... | |||
| Το Standard αναφέρεται | DIN17221, BS970, GB/T1222 | |||

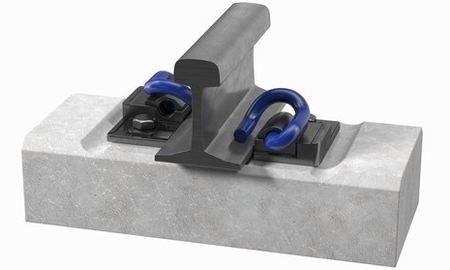

Ποια είναι η λειτουργία ενός κλιπ ράγας;
- Μεταφέρετε σωστά την πλευρική δύναμη από τη ράγα στη χαλύβδινη πλάκα και τη δομή
- Ασφαλίστε τη ράγα στην πλευρική κατεύθυνση για να ελαχιστοποιήσετε τον ερπυσμό του μαξιλαριού
- Εφαρμόστε κάθετη δύναμη στη ράγα για να συμπιέσετε τις στεγανοποιήσεις στο μαξιλαράκι
GNEE RAILπροσφέρει διάφορα είδη συνδετήρων σιδηροδρομικών γραμμών για να καλύψει τις απαιτήσεις του πελάτη, όπως ελαστικό κλιπ και σφιγκτήρα ράγας, βίδα ράγας, πλαστικό πείρο, μπουλόνι ράγας υψηλής εφελκυσμού με παξιμάδι, πλάκα βάσης σιδηροτροχιάς, πλάκα ψαριού σιδηροτροχιάς, ώμος σιδηροτροχιάς (ένθετο), μπουλόνι ψαριού, κοχλίας ψαριού, σιδηροδρομική ράβδος και κ.λπ. θα κατασκευάζει κατάλληλα προϊόντα ανάλογα.
