Πώς να υπολογίσετε το βάρος μιας σιδηροτροχιάς; - Γνώση

Χαλύβδινες ράγες, που ονομάζονται επίσης σιδηροδρομικές ράγες, χρησιμοποιούνται κυρίως για σιδηροδρομικές γραμμές στα συστήματα μεταφορών. Αποτελούν βασικό συστατικό των σιδηροδρομικών συστημάτων, παρέχοντας μια σταθερή και ανθεκτική γραμμή για επιβατικά τρένα, εμπορευματικά τρένα και σιδηροδρομικά δίκτυα ή μετρό υψηλής ταχύτητας-.

Πώς να υπολογίσετε το βάρος μιας σιδηροτροχιάς;

Για να υπολογίσετε το βάρος μιας σιδηροτροχιάς, χρησιμοποιείτε την-διατομή και την πυκνότητα του χάλυβα, που συχνά απλοποιούνται χρησιμοποιώντας τυπικές μετρήσεις όπως λίβρες ανά γιάρδα (lb/yd) ή κιλά ανά μέτρο (kg/m), καθώς το βάρος της σιδηροτροχιάς σημαίνει αντοχή για φορτία άξονα και ταχύτητες, με βαρύτερα βάρη που σημαίνει ισχυρότερες ράγες, π.χ. ανά αυλή.

heavy rail

Το βάρος της σιδηροτροχιάς είναι ένας κρίσιμος παράγοντας στο σχεδιασμό της σιδηροδρομικής γραμμής, καθώς παίζει σημαντικό ρόλο στη διασφάλιση της ασφαλούς και αποτελεσματικής λειτουργίας των τρένων. Το βάρος του τμήματος της σιδηροτροχιάς επηρεάζει διάφορες πτυχές της απόδοσης της σιδηροτροχιάς, όπως η σταθερότητα, η ανθεκτικότητα και η ποιότητα κύλισης. Το βάρος της σιδηροτροχιάς αποτελεί επίσης ουσιαστικό στοιχείο για τη χωρητικότητα φορτίου, τα όρια ταχύτητας και τα χρονοδιαγράμματα συντήρησης τροχιάς.

Προδιαγραφές χαλύβδινων σιδηροτροχιών σύμφωνα με διαφορετικά πρότυπα:

Στάνταρ ατσάλινη ράγα GB

Ταξινόμηση		Ύψος (mm)	Κεφάλι (mm)	Κάτω (mm)	Παχύ (mm)	Βάρος (kg/m)
Τραμ	8 KG/M	65	25	54	7	8.42
	9 KG/M	63.5	32.1	63.5	5.9	8.94
	12 KG/M	69.85	38.1	69.85	7.54	12.2
	15 KG/M	79.37	42.86	79.37	8.33	15.2
	18 KG/M	80	40	80	10	18.06
	22 KG/M	93.66	50.8	93.66	10.72	22.3
	24 KG/M	107	51	90	10.9	24.46
	30 KG/M	107.95	60.33	107.95	12.3	30.1
Heavy Rail	38 KG/M	134	68	114	13	38.733
	43 KG/M	140	70	114	14.5	44.653
	45 KG/M	145	67	126	14.5	45.546
	50 KG/M	152	70	132	15.5	51.514
	*60 KG/M*	176	73	150	16.5	60.64
*Ράγα γερανού*	QU 70	120	70	120	28	52.8
	QU 80	130	80	130	32	63.69
	QU 100	150	100	150	38	88.96
	QU 120	170	120	170	44	118.1

American Standard Steel Rail

Πρότυπο ASTM, πρότυπο AREMA
Μέγεθος	Διάσταση (mm)				Βάρος (kg/m)	Μήκος (m)
Μέγεθος	Κεφάλι	Υψος	Πόδι	Πάχος	Βάρος (kg/m)	Μήκος (m)
ASCE 25	38.1	69.85	69.85	7.54	12.4	6-12
ASCE 30	42.86	79.38	79.38	8.33	14.88
ASCE 40	47.62	88.9	88.9	9.92	19.84
ASCE 60	60.32	107.95	107.95	12.3	29.76
ASCE 75	62.71	122.24	122.24	13.49	37.2	12-25
ASCE 85	65.09	131.76	131.76	14.29	42.17
ASCE 90	69.09	130.18	142.88	14.29	44.65
ASCE 115	69.06	139.7	168.28	15.88	56.9
ASCE 136	74.61	152.4	185.74	17.46	67.41
ASCE 175	109.86	152.4	152.4	38.1	86.8

BS11: 1985 Standard Steel Rail

Πρότυπο: BS11:1985
Μέγεθος	Διάσταση (mm)				Βάρος (kg/m)	Μήκος (m)
Μέγεθος	Κεφάλι	Υψος	Κάτω μέρος	Πάχος	Βάρος (kg/m)	Μήκος (m)
50 O	52.39	100.01	100.01	10.32	24.833	6-18
60 A	57.15	114.3	109.54	11.11	30.618	6-18
75 A	61.91	128.59	114.3	12.7	37.455	8-25
75 R	61.91	128.59	122.24	13.1	37.041
80 A	63.5	133.35	117.47	13.1	39.761
80 R	63.5	133.35	127	13.49	39.674
90 A	66.67	142.88	127	13.89	45.099
100 A	69.85	152.4	133.35	15.08	50.182
113 A	69.85	158.75	139.7	20	56.398

Ως επαγγελματίας προμηθευτής συνδετήρων σιδηροτροχιών, η GNEE RAIL μπορεί να παρέχει διαφορετικές τυποποιημένες σιδηροτροχιές χάλυβα όπως American, BS, UIC, DIN, JIS, Αυστραλία και Νότια Αφρική που χρησιμοποιούνται σε σιδηροδρομικές γραμμές, γερανούς και εξόρυξη άνθρακα.

Υλικό του Τμήματος Σιδηροδρόμων

Το υλικό που χρησιμοποιείται στο τμήμα σιδηροτροχιάς επηρεάζει επίσης το βάρος του. Τα πιο κοινά υλικά που χρησιμοποιούνται στην παραγωγή σιδηροδρόμων περιλαμβάνουν χάλυβα, σίδηρο και κράμα χάλυβα. Το βάρος του τμήματος της σιδηροτροχιάς ποικίλλει ανάλογα με το συγκεκριμένο υλικό, καθώς η πυκνότητα του υλικού επηρεάζει το βάρος του.

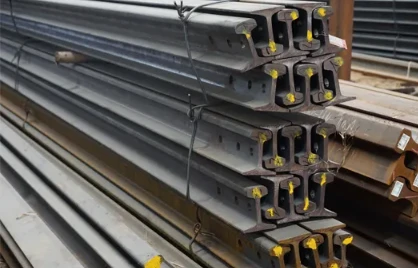

light rail

Βαθμός χάλυβα	C(%)	Σι	Mn	Cr	V	P	S	Αντοχή σε εφελκυσμό (Rm/MPa)
U71Mn	0.65~0.76	0.15~0.58	0.70~1.40	–	–	Μικρότερο ή ίσο με 0,035	Μικρότερο ή ίσο με 0,030	Μεγαλύτερο ή ίσο με 880
U75V	0.71~0.80	0.50~0.80	0.75~1.05	–	0.04~0.12	Μικρότερο ή ίσο με 0,035	Μικρότερο ή ίσο με 0,030	Μεγαλύτερο ή ίσο με 980
U78CrV	0.72~0.82	0.50~0.80	0.70~1.05	0.30~0.50	0.04~0.12	Μικρότερο ή ίσο με 0,035	Μικρότερο ή ίσο με 0,030	Μεγαλύτερο ή ίσο με 1080
U77MnCr	0.72~0.82	0.10~0.50	0.80~1.10	0.25~0.40	–	Μικρότερο ή ίσο με 0,035	Μικρότερο ή ίσο με 0,025	Μεγαλύτερο ή ίσο με 980
U76CrRE	0.71~0.81	0.50~0.80	0.80~1.10	0.25~0.35	0.04~0.08	Μικρότερο ή ίσο με 0,035	Μικρότερο ή ίσο με 0,025	Μεγαλύτερο ή ίσο με 1080

Από το 2008,GNEE RAILπρομηθεύει χαλύβδινες ράγες διαφορετικών ποιοτήτων για περισσότερα από 18 χρόνια, οι σιδηροτροχιές χάλυβα από την GNEE συνιστώνται ιδιαίτερα στην Κίνα και στο εξωτερικό. Με εξοπλισμό αιχμής, η GNEE παράγει σιδηροτροχιές από χάλυβα υψηλής ποιότητας που ανταποκρίνονται στις απαιτήσεις των περισσότερων χωρών. Ο βασικός σιδηρόδρομος, ο σκληρυμένος σιδηρόδρομος, ο βαρύς σιδηρόδρομος, ο ελαφρύς σιδηρόδρομος, ο γερανός και άλλοι τύποι είναι όλα διαθέσιμα εδώ, καθώς ένας από τους κύριους προμηθευτές σιδηροδρόμων της Κίνας, η GNEE RAIL εργάζεται για την παροχή οικονομικών πράσινων σιδηροδρομικών προϊόντων σε όλο τον κόσμο.
