Πόσο παχιά είναι τα μαξιλαράκια ράγας;
Κατά τον καθορισμό εξαρτημάτων για ένα σύστημα στερέωσης σιδηροδρόμου, μία από τις πιο κρίσιμες διαστάσεις που πρέπει να ληφθούν υπόψη είναι το πάχος τουRail Pad. Ενώ λειτουργεί ως μια απλή διεπαφή μεταξύ της ράγας και του στρωτήρα, το πάχος αυτούΚαουτσούκ ράγαςυπολογίζεται μαθηματικά για να διασφαλίσει την ασφάλεια και τη μακροζωία της υποδομής της πίστας.
Τι είναι το Τυπικό Πάχος;
Δεν υπάρχει απάντηση "ένας-μέγεθος-ταιριάζει-για όλους", καθώς το πάχος ενός σιδηροδρομικού μαξιλαριού υπαγορεύεται από τον τύπο του συστήματος στερέωσης (π.χ., κλιπ E-, SKL, Nabla) και τις λειτουργικές απαιτήσεις της γραμμής.
Γενικά, τα τυπικά πάχη στη βιομηχανία κυμαίνονται από5mm έως 12mm:
- Τυπικές γραμμές φορτίου και επιβατών: Το πιο συχνά χρησιμοποιούμενο πάχος κυμαίνεται μεταξύ 6mm και 7mm. Αυτό παρέχει μια ισορροπημένη διεπαφή που προστατεύει τον στρωτή, ενώ διατηρεί το εύρος τροχιάς.
- Ράγα υψηλής ταχύτητας-: Για να επιτευχθεί ανώτερη απόσβεση κραδασμών, αυτές οι γραμμές χρησιμοποιούν συχνά ένα παχύτερο ελαστικό μαξιλαράκι ράγας, συνήθως 9 mm έως 12 mm. Αυτά είναι συχνά κατασκευασμένα από φυσικό καουτσούκ με επιφάνειες με καρφιά ή αυλακώσεις για μείωση της ακαμψίας.
- Γραμμές βαριών ανάσυρσης: Για τροχιές που μεταφέρουν τεράστια φορτία αξόνων, προτιμάται συχνά ένα λεπτότερο, πιο άκαμπτο υλικό όπως ένα μαξιλαράκι HDPE ή ένα μαξιλαράκι EVA (περίπου 5 mm-6 mm) για την αποφυγή υπερβολικής συμπίεσης και ανατροπής σιδηροτροχιάς.

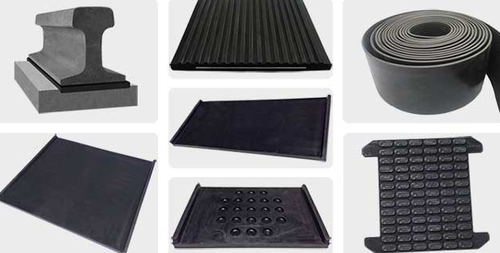

Έχουμε αναπτύξει μια σειρά από-ελαστικά μαξιλαράκια σιδηροτροχιάς υψηλής απόδοσης για απαιτήσεις ακαμψίας και διάφορους τομείς εφαρμογής-από τραμ έως σιδηροδρομικές γραμμές τυπικού εύρους έως γραμμές βαρέων εμπορευμάτων, ειδικά για συστήματα στερέωσης σιδηροτροχιών τύπου Ε{{2} και συστήματα στερέωσης σιδηροτροχιών τύπου SKL με υλικό HDPE/EVA/Rub αντίστοιχα.
| HDPE Rail Pad | |||
| Τεχνική Παράμετρος | Μονάδα | Τεχνική Απαίτηση | Αξία |
| Πυκνότητα | g/cm3 | 0.95-0.98 | 0.95 |
| Αντοχή εφελκυσμού | Mpa | ≥19 | 19 |
| Επιμήκυνση | % | >80 | 150 |
| Σημείο Τήξης | βαθμός | 170-190 | 190 |
| Αντίσταση μόνωσης | Ω | ≥1×1010 | 3,5 × 1010 |
| Σκληρότητα | A | ≥98 | 98(A) |
| EVA: Πολυαιθυλένιο 80%, οξικό βινύλιο 20%. | |||
| Τεχνική Παράμετρος | Μονάδα | Τεχνική Απαίτηση | Αξία |
| Πυκνότητα | g/cm3 | 0.95-0.98 | 0.95 |
| Αντοχή εφελκυσμού | Mpa | ≥15 | 16 |
| Επιμήκυνση | % | >500 | 550 |
| Σημείο Τήξης | βαθμός | 170-190 | 170 |
| Αντίσταση μόνωσης | Ω | ≥1×1010 | 5,0 × 1010 |
| Σκληρότητα | A | ≥90 | 92(A) |
| Λαστιχένιο μαξιλαράκι ράγας | ||
| Τεχνική Παράμετρος | Μονάδα | Αξία |
| Ακαμψία | KN | 90-130 |
| Ακτή Σκληρότητας Α | βαθμός | 72-80 μοίρες |
| Ηλεκτρονική Αντίσταση | Ω | ≥ 106 |
| Αντοχή σε εφελκυσμό πριν από τη γήρανση | Mpa | ≥12,5 |
| Επιμήκυνση πριν από τη γήρανση | % | ≥250 |
Γιατί έχει σημασία το πάχος;
Το πάχος του σιδηροδρομικού μαξιλαριού είναι αναπόσπαστο στοιχείο της "Ακαμψίας συστήματος".
- Συμβατότητα φορτίου δακτύλων: Το σύστημα στερέωσης έχει σχεδιαστεί για ένα συγκεκριμένο ύψος συναρμολόγησης. Ένα Track Pad που είναι πολύ παχύ θα πιέσει υπερβολικά το κλιπ, προκαλώντας πιθανώς αστοχία κόπωσης. Αντίθετα, ένα πολύ λεπτό μαξιλάρι θα έχει ως αποτέλεσμα ανεπαρκή δύναμη σύσφιξης, οδηγώντας σε ερπυσμό της ράγας.
- Απόσβεση κραδασμών: Ένα παχύτερο ελαστικό μαξιλαράκι ράγας επιτρέπει μεγαλύτερη κατακόρυφη παραμόρφωση, η οποία λειτουργεί ως καλύτερο αμορτισέρ. Αυτός είναι ο λόγος για τον οποίο τα συστήματα αστικών συγκοινωνιών κοντά σε κατοικημένες περιοχές επιλέγουν συχνά εξειδικευμένα, παχύτερα μαξιλαράκια.
Κατασκευή Ακριβείας στην GNEE RAIL
Στην GNEE RAIL, καταλαβαίνουμε ότι η ακρίβεια δεν είναι-διαπραγματεύσιμη. Είτε το έργο σας απαιτεί ένα τυπικό μαξιλαράκι τροχιάς 10 mm είτε ένα προσαρμοσμένο-σχεδιασμένο επίθεμα HDPE 6,5 mm, η διαδικασία κατασκευής μας διασφαλίζει την αυστηρή τήρηση των ανοχών διαστάσεων (συνήθως εντός ±0,2 mm).
Παρέχουμε μια μεγάλη ποικιλία από μαξιλαράκια ράγας συμβατά με τα πρότυπα UIC, AREMA και DIN, διασφαλίζοντας ότι το μαξιλαράκι εφαρμόζει τέλεια κάτω από το πόδι της ράγας κάθε φορά. Μην κάνετε συμβιβασμούς στη γεωμετρία της πίστας.Επικοινωνήστε με την GNEE RAILσήμερα για να συζητήσετε τις προδιαγραφές σας και να ζητήσετε μια προσφορά.
