Πώς εγκαθιστάτε το σύστημα SKL Rail Fasteners;

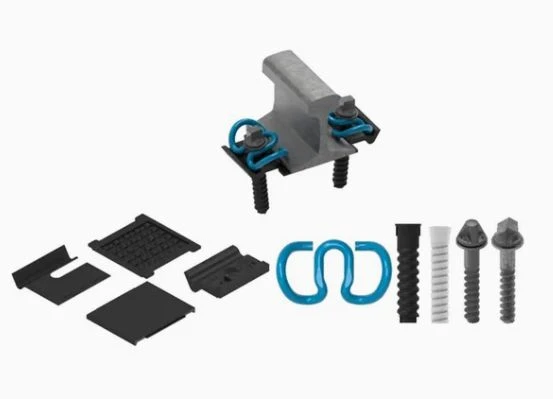

Για να εγκαταστήσετε τοΣύστημα στερέωσης ράγας SKL, τοποθετήστε πρώτα το μαξιλαράκι σιδηροτροχιάς και τις πλάκες οδηγών στη σωστή θέση τους στον πάγκο. Στη συνέχεια, τοποθετήστε τη χαλύβδινη ράγα στο μαξιλαράκι και τοποθετήστε τους σφιγκτήρες τάνυσης SKL, διασφαλίζοντας ότι και οι δύο βραχίονες ακουμπούν στο πόδι της ράγας. Τέλος, σφίξτε το μπουλόνι T-και το παξιμάδι για να τραβήξετε το κλιπ στη θέση εργασίας του μέχρι η μεσαία στροφή να πλησιάσει στο πόδι της ράγας.

1. Προετοιμάστε τη βάση και τα εξαρτήματα

• Τοποθετήστε τις πλάκες οδήγησης στις εσοχές του τσιμεντένιου στρωτήρα.

• Τοποθετήστε το μαξιλαράκι της ράγας πάνω από τις πλάκες οδήγησης.

• Εάν κάνετε εγκατάσταση σε-ιστοτόπο, βεβαιωθείτε ότι τα κλιπ είναι στη θέση "παρκαρισμένη" τους, συχνά χαλαρώνουν και μετακινούνται στην άκρη για να χωρέσουν τη ράγα.

2. Τοποθετήστε τη ράγα

• Τοποθετήστε τη χαλύβδινη ράγα πάνω από το μαξιλαράκι της ράγας.

• Βεβαιωθείτε ότι η ράγα είναι κεντραρισμένη και οι πλάκες οδήγησης και το υπόθεμα ράγας είναι σωστά ευθυγραμμισμένα από κάτω.

3. Εγκαταστήστε τα κλιπ SKL

4. Σφίξτε τους συνδετήρες

• Τοποθετήστε τους σφιγκτήρες τάνυσης SKL πάνω από το πόδι της ράγας.

• Σε αυτό το στάδιο, και οι δύο βραχίονες ελατηρίου στρέψης πρέπει να στηρίζονται στο πόδι της ράγας.

• Εισαγάγετε το μπουλόνι T- μέσα από την πλάκα οδήγησης και το αντίστοιχο σημείο αγκύρωσης στη βάση.

• Τοποθετήστε μια ροδέλα και το παξιμάδι στο μπουλόνι T-.

• Χρησιμοποιώντας το κατάλληλο εργαλείο, αρχίστε να σφίγγετε το παξιμάδι.

• Καθώς σφίγγετε, η μεσαία στροφή του κλιπ θα τραβιέται προς το πόδι της ράγας.

• Συνεχίστε το σφίξιμο μέχρι να ασφαλίσει πλήρως το κλιπ και η μεσαία στροφή να πλησιάσει το πόδι της ράγας. Αυτό υποδεικνύει τη βέλτιστη κατάσταση τοποθέτησης και την επιθυμητή δύναμη σύσφιξης.

• Για προ{0}}συναρμολογημένες μονάδες, απλώς χαλαρώστε τα κλιπ, τοποθετήστε τη ράγα και μετά ξανασφίξτε τα κλιπ στη θέση εργασίας τους.
