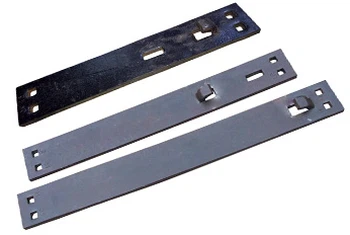

Πώς κατασκευάζονται οι πλάκες ράγας;

Πλάκες δεσίματος ράγαςκατασκευάζονται με τρεις κύριες μεθόδους: χύτευση, σφυρηλάτηση και έλαση. Στη χύτευση, το λιωμένο μέταλλο χύνεται σε ένα καλούπι, ενώ η σφυρηλάτηση χρησιμοποιεί θερμότητα και πίεση για να διαμορφώσει το μέταλλο. Η κύλιση περιλαμβάνει τη διέλευση θερμαινόμενου χάλυβα μέσα από κυλίνδρους για την ισοπέδωσή του και τη διαμόρφωση του και χρησιμοποιείται συχνά για τυπικές-ελασμένες πλάκες εν θερμώ.

Χύσιμο

• Διαδικασία:Ο λιωμένος χάλυβας, συχνά ανθρακούχο χάλυβας όπως το QT400-18, χύνεται σε ένα προκατασκευασμένο καλούπι για να σχηματίσει το σχήμα της πλάκας σύνδεσης.

• Φόντα:Αυτή είναι μια κοινή και συχνά-οικονομική μέθοδος.

• Εφαρμογή:Χρησιμοποιείται για μια ποικιλία πιάτων, με δυνατότητα δημιουργίας ακριβών διαστάσεων.

Σφυρηλάτηση

• Διαδικασία:Ένα μεταλλικό τεμάχιο θερμαίνεται και στη συνέχεια διαμορφώνεται χρησιμοποιώντας πρέσες ή σφυριά υψηλής πίεσης{{0}.

• Φόντα:Δυνατότητα παραγωγής ανθεκτικών πλακών με υψηλή ετήσια παραγωγική ικανότητα.

• Εφαρμογή:Συχνά χρησιμοποιείται για βαριές-εφαρμογές ή εφαρμογές υψηλής-ζήτησης.

Κυλιομένος

• Διαδικασία:Ο χάλυβας θερμαίνεται και στη συνέχεια περνά μέσα από μια σειρά κυλίνδρων για να μειωθεί το πάχος του και να διαμορφωθεί. Οι πλάκες που προκύπτουν στη συνέχεια τρυπούνται και κόβονται σε μέγεθος και σχήμα, συχνά με προ{1}τρύπες.

• Φόντα:Αυτή η μέθοδος χρησιμοποιείται για την παραγωγή μεγάλου όγκου πλακών που μπορούν να πληρούν συγκεκριμένα πρότυπα.

• Εφαρμογή:Μια ταχέως αναπτυσσόμενη μέθοδος που χρησιμοποιείται για τυπικές,-ελασμένες πλάκες γραβάτας.

1. Χύτευση σιδηροδρομικών πλακών δεμάτων

Η πλάκα σύνδεσης μπορεί να είναι είτε χυτοσίδηρος είτε χυτοσίδηρος, ανάλογα με το φορτίο και τον τύπο των σιδηροτροχιών. Ο χυτοσίδηρος μπορεί να είναι συγκολλημένος ή κατασκευασμένος, ανάλογα με τις απαιτήσεις των πελατών.

• Ονομα:πλάκα δεσίματος ράγας χύτευσης

• Τύπος:Ισχύει για ράγα UIC54, UIC60, σιδηροτροχιά 50kg, ράγα 60kg, S49 και μέγεθος όπως παραγγέλθηκε

• Υλικό:QT500-7 ή QT450-10 (χάλυβας χαμηλής περιεκτικότητας σε άνθρακα ή χάλυβας υψηλής περιεκτικότητας σε άνθρακα με σφυρηλάτηση και χάλυβας χαμηλής περιεκτικότητας σε άνθρακα S275JR, Q235, κ.λπ. με έλαση.)

• Το πρότυπο αναφέρεται:UIC864-6

2. Μονές πλάκες δέματος σιδηροδρόμου ώμου

Για τις πλάκες δεσίματος του μονό ώμου, ο ώμος σχεδιάζεται στο άκρο πεδίου της πλάκας. Το κοντό άκρο ή το άκρο του εύρους της πλάκας τοποθετείται μέσα στη σιδηροδρομική γραμμή και γι' αυτό το πλάτος της βάσης σιδηροτροχιάς απαιτείται πάντα από τους πελάτες. Οι πλάκες μονής δέσμης ώμου χρησιμοποιούνται συνήθως από βάρη σιδηροτροχιών που κυμαίνονται από 56 λίβρες έως 100 λίβρες.

3. Πλάκες γραβάτας διπλών ώμων

Ο τύπος διπλού-ώμου χρησιμοποιείται αυτήν τη στιγμή. Οι παλαιότεροι τύποι απλών-ώμων προσαρμόστηκαν για διάφορα πλάτη ράγας, με τον μονό ώμο τοποθετημένο στο εξωτερικό (πλευρά του πεδίου) των σιδηροτροχιών.

4. Hook Twin Tie Plates for Railroad

Το HTTP, του οποίου το πλήρες όνομα είναι hook twin tie plate, χρησιμοποιείται ευρέως για προσόδους που τοποθετούνται πίσω από το κάτω μέρος του διακόπτη. Προκειμένου να διασφαλιστεί η απόσταση ισοπαλίας, το HTTP χρησιμοποιείται συχνά σε ζεύγη σε μία ισοπαλία.

Διαφορετικές διαθέσιμες ποικιλίες:

• Για δίδυμη πλάκα γάντζου 3/4'': L23, L27, L31, LR23, LR27, LR31, H23, H27, H31.

• Για δίδυμη πλάκα γάντζου 1'': L29, L33, L37, LR28, LR32, LR36, H29, H33, H37, H41.

Μεταξύ της αγοράς, οι ποικιλίες πάχους 3/4'' και 1'' είναι κυρίως δημοφιλείς στη Βόρεια Αμερική. Με μια σύγχρονη γραμμή παραγωγής, το εργαστήριό μας είναι ένα σύγχρονο και ιδιαίτερο και είμαστε σε θέση να παράγουμε τέτοια προϊόντα για 1000MTS ετησίως.

Οι πλάκες ράγας διαδραματίζουν σημαντικό ρόλο στη διασφάλιση της ασφάλειας των σιδηροδρόμων και των επιβατών. Έχει τη λειτουργία να στηρίζει τις ράγες και να προστατεύει τους στρωτήρες.GNEE RAILμπορεί να σας παρέχει υψηλής ποιότητας και αξιόπιστη πλάκα ράγας και όλα τα προϊόντα μας ελέγχονται από ένα πλήρες σύνολο εγκαταστάσεων επιθεώρησης στο κέντρο ποιότητας. Τόσο οι τυπικές όσο και οι προσαρμοσμένες πλάκες βάσης σιδηροτροχιών είναι διαθέσιμες σύμφωνα με το σχέδιο και το δείγμα σας.
